リモートＳＷの製作とカメラへの接続

リモートSWは、単にカメラのUSB端子の電源をON/OFFするだけです。ですから、カメラを電源の入っているPCとUSB接続すればON、抜けばOFFという事で、リモートSWを製作する前に、PCを使ってSDMのリモート動作をチェックしておく事をお勧めします。

リコーのCA-1を使うと、シャッターの半押し動作もできるようになりますので、専用のリモートSWと同様に操作できるようになります。くわしくは、こちらをご覧下さい。

	左の回路図のように、USBの電源端子のＯＮ/ＯＦＦ の切り替えがスイッチでできるようにする。 電圧は、＋３Ｖだと動作しない機種もある為、 ＋４．５Ｖ〜５．０Ｖを推奨します。 ちなみに、A570ISは、3.3Ｖでは動作しませんでした。

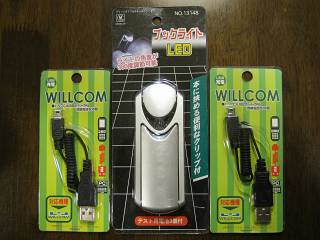

	用意する物 １．電源（+4.5V〜5.0Ｖ） 　　100円ショップのＬＥＤライト等で適当な物を探す。 ２．miniBタイプのUSBケーブル　２本 　　WILLCOMの携帯充電ケーブルがお勧めです。 　　必要な電源ラインしかない為、線が細いです。 ３．スイッチ 　　タクトスイッチ等が良いと思いますが、適当な物を 　　さがして下さい。

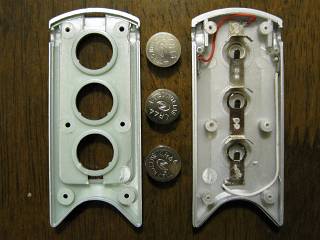

	私の使用した100円ライト ＬＲ４４（1.5Ｖ） X 3ヶ = 4.5Ｖ （改造しやすい物を探して下さい）
	回路図にそって、配線し、カメラのUSBコネクタに 差し込んで出来上がり！

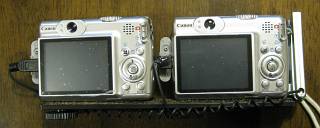

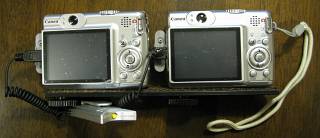

	カメラの横に配置すると、右手の人差し指で操作 できて使いやすいです。
