StereoPhoto Maker (SPM) ist ein Bildbearbeitungsprogramm für stereoskopisches Bildmaterial sowie ein Bildbetrachter für stereoskopische (3-dimensionale) Bilder.

Download deutsche Version
StereoPhoto Maker Ver4.13 850 KB 12-Nov-2009
StereoPhoto Maker Help for Ver2.14 1305 KB

Ver4.01->4.12
Die aktuelle Version von StereoPhotoMaker speichert Anaglyphen mit der Option '3D kompatible Kompression' im Format 4:4:4 chroma subsampling im YCbCr Farbraum anstatt im RGB Farbraum. Diese Änderung ergibt eine bessere Kompatibilität der JPEG Bilder mit Programmen anderer Anbieter und beseitigt auch das IE8 Darstellungsproblem

Unterstützung des MPO Formates der neuen Fuji Real3D W1 Stereokamera.
Man kann die MPO Dateien direkt öffnen (im Dialogfeld zum Öffnen von Stereobildern das Format 'Nebeneinader' wählen)
Unter 'Erstellen/Wiederherstellen MPO Datei...' können die JPEG Dateien aus der MPO Datei verlustfrei extrahiert werden.
Diese Dateien können dann in SPM z.B über die Mehrfachkonvertierung weiterverarbeitet werden
Es besteht auch die Möglichkeit MPO Dateien aus bestehenden JPEG Dateien zu erstellen
Für die Darstellung der Stereobilder auf dem Bilderrahmen V1 wird empfohlen die Auflösung auf 800x600 Bildpunkte zu reduzieren um Speicherplatz aus der SD Karte einzusparen.
Die Konvertierung von MPO Dateien ist automatisiert in Dialog 'Mehrfachkonvertierung' ohne Einschränkungen möglich.

Ver3.26->4.01
SPM 4.0 ist eine Version mit grundlefenden Änderungen die eine nicht SIFT Justagemethode verwendet. Dieser interne Code ist schneller als die bisher verwendeten externen Programme wie autopano 1.02 und Autopano-SIFT.

Sofern nur horizontale und vertikale Fehler im Stereobild vorhanden sind, steht eine vereinfachte Justage per Knopfdruck zur Verfügung - damit kann man das aktuelle, nächste oder vorherige Bild schnell korrigieren.
Um das aktuelle Bild mit ieser Methode zu justieren verwendet man die Tastenkombination: Strg+Alt+Leer
Uum das nächste Bild zu laden und zu justieren drücke: Alt+sLeer.
Um das vorherige bBild zu laden und zu justieren drücke: Alt+Rück
Existiert eine *.alv Datei in der die Justagewerte vorhanden sind (z.B von einer vorherigen Justage) werden diese Werten herangezogen und keine neuen berechnet.

Die neue Justagemethode kann auch im Mehrfachjustage Dialog verwendet werden
In den Einstellungen/Justage muss hierfür der Wert/Eintrag für das Autopano Verzeichnis gelöscht werden - SPM wird dann 'Internen Code' einblenden.'

SPM 4.0 erlaubt es eine FLASH basierte Diashow zu erstellen ohne Programmierkenntnisse zu haben.
Diese Diashow kann am Computer direkt angeschaut werden oder auf eine Webseite hochgeladen werden.

Intergration von Google Earth mit linken/rechten Schnappschuß Option (in Bildschirmauflösung) - damit lassen sich mit wenigen Klicks Bilder von Google Earth in Stereo aufnehmen.

SPM hat keine Viruscheck mehr - daher bitte SPM zukünftig nur noch von der offiziellen Internetseite herunnterladen!

Bug-fix: Ausschnitt unter Vista behoben.

neue Funktion: Projektion eines Stereobildes auf eine spherische Kugel (Anmerkung wbloos: diese Funktion ist mir schleierhaft)

StereoPhotoViewer Applet (SPVA) wurde auf Version 0.32 aktualisiert - Aktualisierung wurde von Pierre Meindre durchgeführt:
- Parameter "helpfile" hinzugefügt - damit kann eine andere Hilfedatei beim Drücken von [H] geladen werden - wird der Parameter nicht angegeben dann wird die standard Englische Hilfedatei verwendet
- Parameter "charset" hinzugefügt welcher den Zeichensatz für die Dateiliste definiert (z.B UTF-8).
- Maximale DiaShow Schrittweite von 9s auf 99s erweitert
- negative Werte für den "slideshow" Parameter wird folgendes bewirken: das Intervall wird festgelegt aber die DiaShow startet nicht automatisch.
- Korrektur bei der Sharp 3D Ausgabe
- Korrektur bei Sharp 3D, Interlaced und spaltenweise Interlaced Modi um pseudostereoskopische Ausgabe beim Zoomen oder Verschieben zu vermeiden
- Parameter "language" für geänderte Sprachausgabe des User Interfaces hinzugefügt. Dieser Parameter muss aus zwei Buchstaben bestehen - z.B 'en', 'fr', 'de' - sofern nicht angegeben wird das Applet die Einstellung der JAVA Virtuellen Maschiene nutzen.
- Das Aplet versucht die Übersetzungsdatei "spva_xx.txt" zu laden - xx steht für die angegebene Länderkennung - kann die Datei nicht geladen werdne dann wird das Appler in englischer Sprache dargestellt.

Ver3.25->3.26
In dieser Version kann SPM GEO Daten zu den Bildern verwalten - diese Daten können mit Google Maps ermittelt werden
Für diese Funktion steh ein neues GEO Daten Icon für die Toolbar zur Verfügung

Autojustage hat nun eine neuen Modus bei dem nur eine horizontale oder vertikale Justage angeboten wird - diese Justage kann dann verwendet werden wenn krinr Rotationsfehler vorhanden sind - diese Methode verbessert die Bildqualität

Ver3.25->3.25a
Deutsche Übersetzung von Werner Bloos

Ver3.24->3.25
Implementierung eines symmetrisch schwebenden Fensters - damit lassen sich problematische Bilder so krrigirern dass man z.B bei Anaglyphen Geisterbilder reduziert oder Scheinfesterverletungen eliminiert.
Zusätzlich zu dieser Funktion kann man frei Rahmen hinzufügen

Ver3.23a->3.24
Unterstütz nun Dubois Anaglyphen (rot/cyan) auch im Mehrfachkonvertierungs Dialog - bei dieser Methode werden Problemfarben durch andere ersetzt um Geisterbildung und Irritationen zu minimieren
Die 3x3 Matrix die bei Optimierten Anaglyphen verwendet wurde ist nun 6x3.
Mehrfachkonvertierung beinhaltet nun neue Ausgabeformate für Dubois Anaglyphen, Vertikal Interlace und Schachbrettmuster (3D DLP TV).

Ver3.23->3.23a
- Korrigirte deutsche Übersetzung

Ver3.22->3.23
Neue Interlace Ausgabemethoden:
- Spaltenweise Interlace (nicht identisch mit Sharp 3D LCD)
- 3D DLP TV
Mehrfachjobs Option im Mehrfachkonvertierungsdialog hinzugefügt - damit lassen sich zwei Jobs gleichzeitig starten, die Rechenleistung wird entsprechend verteilt - mach nur Sinn bei Mehrkernprozessoren - z.B DualCore, Core2Duo und Mehrprozessorsystemen
Bug-fix für Vista beim Erstellen von Verzeichnissen
Verbesserte Qualität bei Interlaced Modus

Ver3.21a->3.22
Fehler beim Beschitt korrigiert

Ver3.21->3.21a
Fehler Überlappen im Pinsel Klone Dialog behoben.

Ver3.20->3.21
- im Pinsel Klonemodus wird die Pinselgröße (Umriss) angezeigt um das Positionieren des Pinsels zu erleichtern
- man kann die Anzahl Wiederholungen/Rückschritte definieren (je nach vorhandenem Speicher)
- Zoomproblem im pageflipping Modus wurde behoben

Ver3.10->3.20
Die aktuelle Version von SPM erlaubt eine Batch Konvertierung der Stereobilder in ein Format das für digitale Projektionen geeignet ist wenn die Projektion mit einem gestreckten, über beide Beamer aufgeteilten Arbeitsoberfläche erfolt und die Auflösung der Stereobilder der nativen Auflösung der Beamer entsprechen muß.
Diese Funktion wäre zwar nicht notwendig gewesen wenn die Projektion richtig gemacht wird ;-) wurde aber von einigen Stererclubs verlangt.
Hierbei lassen sich die Bilder auf eine feste Größe verkleinern indem entweder die zu lange Seite beschnitten oder auf der kürzeren Seite je zwei schwarze Balken hinzugefügt werden

Zoomfunktion wurde geändert so dass man in jenen Bereich zoomen kann wo der Mauszeiger positioniert wurde um z.B beim Zoomen die Bereiche hervorzuheben die von Interesse sind.

In allen Stereo Wiedergabemodi (ausser pageflipping) läßt sich ein Gitter einblenden um die Justage besser beurteilen zu können.

Für Webdarstellung im Nebeneinander Format lassen sich nun JPEG Bilder im Format LRL erstellen.

Bei Aufname in Verschiebetechnik oder mit nicht synchron ausgelösten Kamerapärchen können bei bewegten Objekten Fehler auftreten.
SPM bietet nun die Möglichkeit mit Hilfe von verschiedenen Pinseln, Pinselgrößen und Kantenunschärfe des Pinsels Bereiche des linken Bildes auf das recte Bild zu übertragen (Kolonen) um so diese Synchronfehler zu beheben.
Um diese Funktion zu nutzen muss man die 'UMSCHALT' Taste gedrückt halten.

Änderungen rückgängig machen oder wiederholen können nun bis zu 100 Schritte beinhalten (je nach vorhandenem Speicher)
Hierzu ist ein weiterer Menüpunkt hinzugekommen der das Löschen dieses Zwischenpuffers erlaubt

Maximale Bildgröße für automatische Korrektur ist nun 16383*16383 Bildpunkten (entspricht 26Mio Bildpunkte)

Für Informationen zum Betrieb mit VISTA bitte die englishsprachige Dokumentation beachten.

English Online Help... ( Translated by Google )

English history ... ( Translated by Google )

Deutsche Übersetzung (Programm und Dokumentation): Werner Bloos
Englischsprachige Dokumentation (für die Übersetzung): David Sykes

Es werden folgende Stereodarstellungen unterstützt:

- freie Betrachtung ohne Hilfsmittel (parallel oder gekreuzt)
- Farbanaglyphen oder Grauanaglyphen (rot-cyan, rot-grün, rot-blau, gelb-blau mit Gammakorrektur)
- LCD Shutterbrillen (Interlace oder Page-Flipping Verfahren) benötigen Zusatztreiber wie Winx3D oder NVidia Stereo oder eine Grafikkarte die quad-buffer OpenGL unterstützt

Winx3D ist leider nicht mehr kostenlos beim Programmierer erhältlich. Der neue Eigentümer gibt z.Z keine Lizenzen für diese Treiber aus.

Alternativ kann mit Hilfe von RivaTuner eine Nvidia GeForce Grafikkarte softwaremäßig zu einer professionellen 'Quadro' Version gepatcht werden, die professionelle Funktionen und die OpenGL Stereo Option aktiviert.

OpenGL Stereo ist die einzige Möglichkeit um stereoskopische Inhalte in einem Fenster darstellen zu können.

Für die korrekte Konfiguration der NVidia Stereotreiber bitte die Dokumentation hierzu beachten.

Startoptionen

SPM kann auf folgende Arten gestartet/geöffnet werden:
- durch Doppelklick auf sein Symbol
- über eine Verknüpfung
- "drag and drop" Funktion (ziehen eines Bildes über das Symbol oder das bereits geöffnete Fenster von SPM)
- über eine BATCH Datei
- Zuordnung von Dateierweiterungen zu SPM

Zusätzlich können Optionen für ein DOS/Batch Start definiert werden.

Bilddarstellung

Hintergrundfarbe definieren
Dreistufigen Rahmen definieren
Text hinzufügen (stereoskopisch)
Logo hinzufügen (stereoskopisch)
Einstellungen für Standardtext definieren (z. B.© Copyright Hinweis)
Einstellungen für Standardlogo definieren
Zoom ein und Zoom aus (Steuerung über Mausrad)
Bild verschieben
Linkes-Rechtes Bild vertauschen
Panoramadarstellung mit autoscroll.
Rundumdrehung eines 360° Stereo Panoramas (benötigt keine quad-buffer OpenGL Grafikkarte)
Unterstützt zwei- und drei-Tasten Mäuse

Bildmanipulation

Ausgleich von Höhenfehler und Stereofenster (vertikale/horizontale Justage)
Bilddrehung einzeln 90° nach links oder 90° nach rechts oder um einen frei definierbaren Winkel
Gammajustage einzeln (links/rechts)
Bildschärfung
Bildausschnitt (beliebige Größe)
Bildausschnitt zu festgelegten Größen/Seitenverhältnissen
Bildgröße Anpassen (Vergrößern/Verkleinern)
Beim Vergrößern Seitenverhältnis beibehalten (mit und ohne Rahmen)
Automatische Korrektur von Verkantungen der Bilder zueinander
Manuelle Trapezkorrektur (horizontal und vertikal)
Kantenerkennung für einfachere Bildjustage oder Erstellen von Effektbildern
Ausrichtungsparameter können in SPM's eigenem Stereoformat (DAS - unkomprimiert) gespeichert werden
Mosaik Bildgenerierung (aus 3D Modellprogrammen erzeugt) in ein Panoramabild

Batch Ausführung (automatisierter Prozessablauf)

Effektive Automatismen erlauben eine schnelle Erstellung von von verschiedenen Stereoformaten und Dateitypen
Stereo Text hinzufügen (z. B. Copyright Hinweis) (inkl. Schatten für den Zeichensatz)
Benutzerdefiniertes Logo mit Hintergrundtransparenz hinzufügen
Batch Stereo-Format Konvertierung
3-stufigen Rahmen hinzufügen
Mehrfachkonvertierung/erstellung von Stereobildern mit festen Ausrichtungsparametern
Mehrfach Umbenennung von Dateien in einem Verzeichnis

Slide-Show Funktionen

Slide-Show Skript automatisch erstellen
Slide-Show Liste mit optionaler Soundwiedergabe

Weitere Funktionen

Ausdruck der Bilder in allen darstellbaren Formaten (außer Darstellung mit Shutterbrillen)
Beim Ausdruck zusätzlich Rahmen ausdrucken lassen
HTML Datei erstellen (inklusive JAVA-Applet Einbindung)
Erstellung von stereoskopischen Handy Bilde für SHARP SH251
externes Programm zur Bearbeitung von Bilddateien starten
Kopieren und Einfügen von Bildern nach und von externen Programmen

Betriebssysteme
Windows98SE/Me/2000/XP

Unterstützte Dateitypen
JPEG/BMP/TIFF(ohne LZW) / Susie Plug-in

Beispiele von Screen Shots

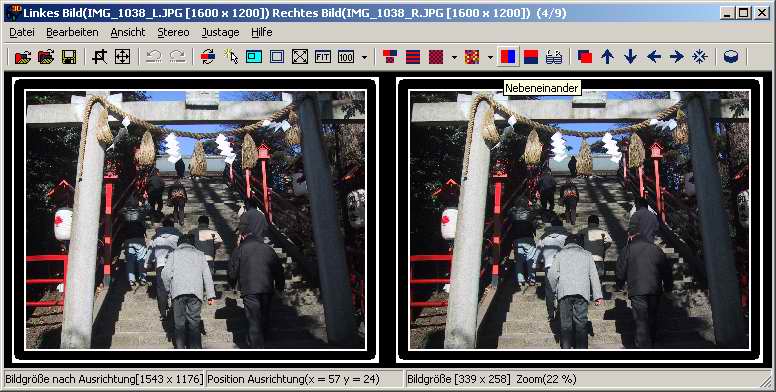

Hauptfenster:

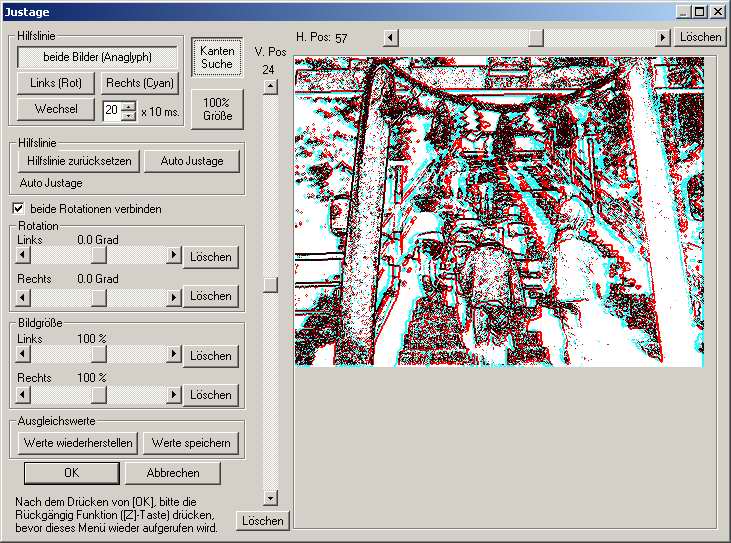

Justagefenster

Lizenz für 'StereoPhoto Maker'
'StereoPhoto Maker' ist Freeware mit folgenden Einschränkungen:
'StereoPhoto Maker' darf nicht ohne schriftliche Genehmigung von 'Masuji SUTO' auf CD-ROMs oder andere Medien angeboten und weitergegeben werden.
Es wird hiermit Gewährleistung auf bestimmte Funktionen oder Funktionsweisen des Programms abgelehnt. Es kann keine Haftung/Verantwortung für sachliche oder personenbezogene Schäden übernommen werden, die durch den Einsatz des Programms entstehen sollten.

Deutsche Programm- und Dokumentationübersetzung: Werner Bloos
Für Übersetzungs- und Schreibfehler des Programms und der deutschen Dokumentation bitte per e-mail mit Werner Bloos Kontakt aufnehmen

Für Anregungen, Verbesserungsvorschläge und Fehler die im Zusammenhang mit SPM wiederholbar auftreten, bitte Kontakt mit dem Programmierer Masuji SUTO aufnehmen (englischsprachig) oder an Werner Bloos (deutschsprachig - diese werden dann an den Programmierer weitergeleitet) aufnehmen.
